RSU-K02/LC, odb.LC 2-kanały
dedykowany do współpracy ze wzmacniaczem linii cyfrowej WLC-201 stosowanym w instalacjach gdzie odbiór sygnałów radiowych jest trudny lub niemożliwy
kod zmienny
częstotliwość 433,92 MHz
kod zmienny
częstotliwość 433,92 MHz
RSU-K02/LC jest odbiornikiem dwukanałowym przeznaczonym do współpracy ze wzmacniaczem WLC-201. Parametry użytkowe odbiornika są identyczne jak RSU-K02. Różnica polega na tym, że w miejsce modułu radiowego wmontowana jest płytka LC do przewodowego podłączenia WLC-201. Odbiornik współpracuje z dowolnym, zaprogramowanym do jego pamięci, nadajnikiem serii sA. Sygnał do odbiornika dostarczany jest za pośrednictwem WLC-201.Zastosowanie wzmacniacza WLC-201:
PRZESZKODY NA DRODZE FALI RADIOWEJ.

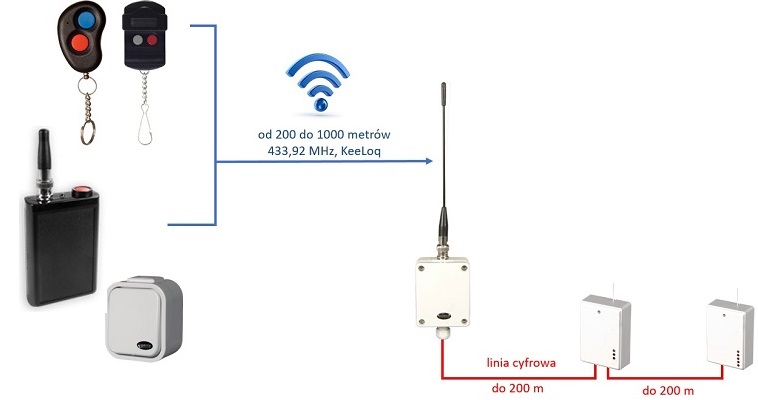

Wszędzie tam gdzie konstrukcja budynku, w którym ma być zainstalowany odbiornik, niesie ze sobą znaczną ilość przeszkód (np. grube mury, ściany metalowe, trudną lokalizację odbiornika: sejfy, pomieszczenia piwniczne itp.), a w związku z tym znaczny spadek zasięgu wskazana jest instalacja Wzmacniacza Linii Cyfrowej WLC-201. Jego zastosowanie pozwala dla szacowania zasięgów pracy urządzeń radiowych całkowicie pominąć wpływ omawianych wyżej przeszkód na pracę tych urządzeń. Sygnały radiowe zbierane przez WLC przekształcone cyfrowo są przesyłane do sterownika przewodami. Możliwość wykorzystania 200m przewodu (a w przypadku rozwinięć 400m, 600m itd.) pozwala wykonać instalację w dużych i trudnych budynkach. Jeden wzmacniacz może sterować pracą do 20 sterowników z modułami LC.
Wszędzie tam gdzie konstrukcja budynku, w którym ma być zainstalowany odbiornik, niesie ze sobą znaczną ilość przeszkód (np. grube mury, ściany metalowe, trudną lokalizację odbiornika: sejfy, pomieszczenia piwniczne itp.), a w związku z tym znaczny spadek zasięgu wskazana jest instalacja Wzmacniacza Linii Cyfrowej WLC-201. Jego zastosowanie pozwala dla szacowania zasięgów pracy urządzeń radiowych całkowicie pominąć wpływ omawianych wyżej przeszkód na pracę tych urządzeń. Sygnały radiowe zbierane przez WLC przekształcone cyfrowo są przesyłane do sterownika przewodami. Możliwość wykorzystania 200m przewodu (a w przypadku rozwinięć 400m, 600m itd.) pozwala wykonać instalację w dużych i trudnych budynkach. Jeden wzmacniacz może sterować pracą do 20 sterowników z modułami LC.
OSIĄGANIE LEPSZYCH ZASIĘGÓW
Gdy zbierane są sygnały z nadajników zainstalowanych na rozległym terenie lub w przypadku stosowania pilotów antynapadowych, a co za tym idzie przemieszczania się nadajników, wzmacniacz WLC wyniesiony masztem lub montowany na dachu najwyższego budynku gwarantuje optymalne warunki odbioru sygnałów.
Gdy zbierane są sygnały z nadajników zainstalowanych na rozległym terenie lub w przypadku stosowania pilotów antynapadowych, a co za tym idzie przemieszczania się nadajników, wzmacniacz WLC wyniesiony masztem lub montowany na dachu najwyższego budynku gwarantuje optymalne warunki odbioru sygnałów.
| częstotliwość | 433,92 MHz |
| kodowanie | kod zmienny |
| moduł odbiorczy | moduł LC |
| pojemność pamięci | 113 nadajników |
| ilość przekaźników | 2 |
| tryb pracy | mono lub bistabilny |
| zakres czasu monostabilnego | ~1s - 256s (4min 16s) |
| zasilanie | 12V DC (10-15V DC) |
| spoczynkowy pobór prądu | 17 mA |
| maksymalny pobór prądu | 60 mA |
| wyjście przekaźnikowe | 1A/ 30V DC |
| wyjście sygnalizacyjne | 0,5A/ 12V DC |
| wyjście sabotażowe | 50mA/ 12V DC |
| temperaturowy zakres pracy | -10 ÷ +55 °C |
| wymiary (mm) | 68*48*26 |
| współpraca | wymaga WLC-201, dowolny nadajnik GE |
| rodzaj przewodu w obwodzie linii cyfrowej | YTDY o śr. min 0,5 mm (np. 1x6x0,5 lub 3x2x0,5) |
| maksymalna długość przewodu w obwodzie linii cyfrowej | 200m |
