RSU-K02/24V/H2, odbiornik 2-kanały
heterodyna H2
kod zmienny
433,92 MHz
zasięgi w zależności od typu nadajnika GE od 200 do 1000 m
Odbiornik przeznaczony dla instalacji gdzie dostępne jest napięcie zasilania 24V, generalnie dotyczy sterowania szlabanem, bramą wjazdową itd.
Transmisja oparta jest na kodzie zmiennym, który zapewnia wysokie bezpieczeństwo użytkowania oraz odporność na sygnały radiowe pochodzące z innych urządzeń. Każdy nadajnik posiada swój indywidualny kod. Odbiornik reaguje tylko na te transmisje, które pochodzą z nadajników zaprogramowanych do jego pamięci.

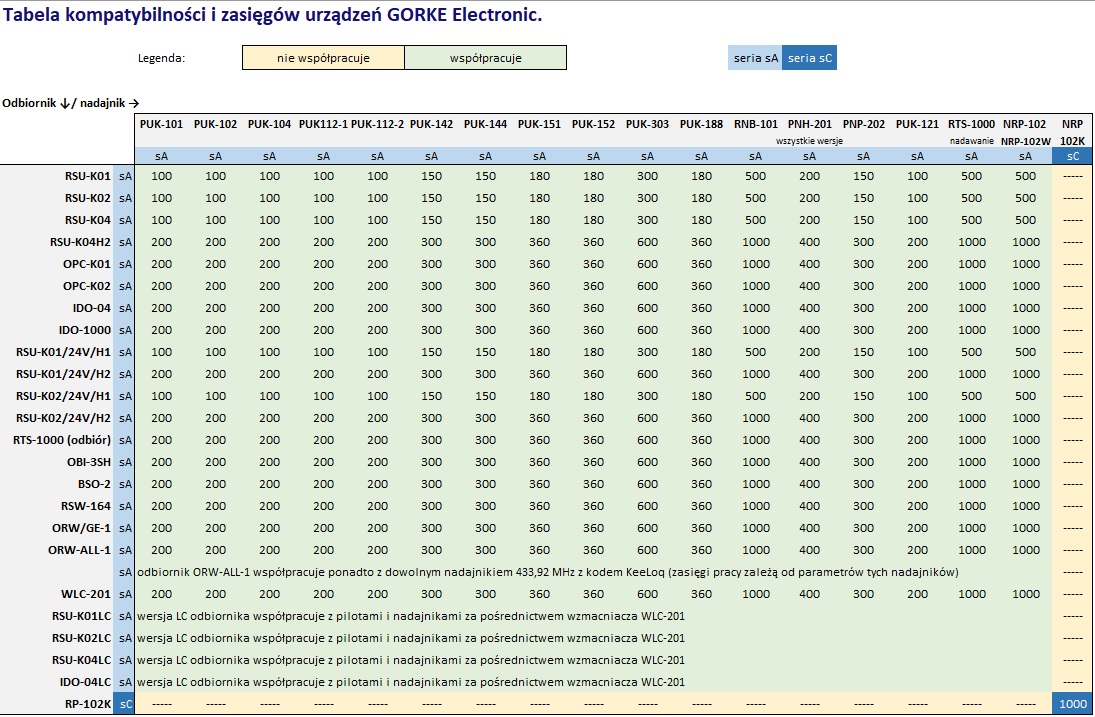

Zasięgi pracy zestawów opartych na odbiorniku RSU-K02/24V/H2 zależą od typu nadajnika, który z odbiornikiem współpracuje i mogą wynosić od 200 do 1000 metrów. Patrz tabela kompatybilności i zasięgów.
Podawane zasięgi dotyczą przestrzeni otwartej (bez przeszkód, kiedy odbiornik i pilot “się widzą”). Jeżeli pomiędzy odbiornikiem a nadajnikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu pracy odpowiednio dla:
• drewna i gipsu o 5-20%
• cegły o 20-40 %
• betonu zbrojonego o 40 - 80%
Przy dużej ilości przeszkód zalecamy stosowanie retransmitera lub pilotów większej mocy. Przy przeszkodach metalowych stosowanie systemów radiowych nie jest zalecane, należy rozważyć zainstalowanie modułu WLC-201, który pozwala na ominięcie tego typu przeszkód.
| częstotliwość | 433,92 MHz |
| kodowanie | kod zmienny |
| moduł odbiorczy | heterodyna H2 (czułość -114 dBm) |
| pojemność pamięci | 113 nadajników |
| ilość przekaźników | 2 |
| tryb pracy | mono lub bistabilny |
| zakres czasu monostabilnego | ~1s - 256s (4min 16s) |
| zasilanie | 24V DC (20-30V DC) |
| spoczynkowy pobór prądu | 18 mA |
| maksymalny pobór prądu | 40 mA |
| wyjście przekaźnikowe | 1A/ 30V DC |
| wymiary (mm) | 90*57*23 |
| współpraca | dowolny nadajnik serii sA |
| temperatura pracy | -10 ÷ +55 °C |
| wilgotność | maks. 93% ± 3% |
