ORW-GE, odbiornik WIEGAND Gorke

do współpracy z nadajnikami Gorke
kod zmienny
częstotliwość 433,92 MHz

zasięg odbioru od 200 do 1000 metrów
protokół WIEGAND 26/34


Więcej szczegółów

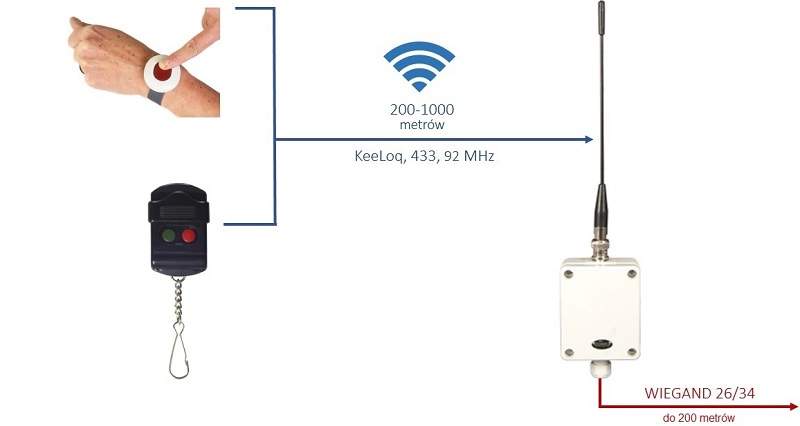

wiegand_new.jpgORW/ GE-1 jest odbiornikiem, którego rola polega na przyjmowaniu transmisji radiowych z nadajników Gorke, przekształcaniu ich na protokół WIEGAND 26/ 34, następnie poprzez wyjścia cyfrowe - przesyłaniu do sterownika posiadającego obsługę WIEGAND 26 (np. ACCO-KP0WG produkcji Satel) lub WIEGAND 34 (np. seria PR402 produkcji Roger). Sterownik rozpoznaje transmisje z nadajników zapisanych do jego pamięci i stosownie do zaprogramowania reaguje.

ORW-GE-1 oparty jest na heterodynowym (H2) module odbiorczym, dzięki czemu wykazuje się odpornością na zakłócenia elektromagnetyczne. Zasięgi (po stronie odbiorczej) mogą wynosić od 200 do 1000 metrów, w zależności od typu użytego nadajnika. Dla ORW zastosowano obudowę hermetyczną - może pracować na zewnątrz. Długość przewodu (wyjścia-sterownik) może wynosić do 200 metrów. Odbiornik zazwyczaj instalowany jest w miejscu dogodnym dla odbioru sygnałów radiowych lub w sąsiedztwie czytników.

Odbiornik ma zastosowanie wszędzie tam gdzie zachodzi potrzeba rozwinięcia systemów kontroli dostępu, o piloty produkcji Gorke Electronic (z uwagi na ich zasięg, stabilność pracy itp).





częstotliwość 433,92 MHz
kodowanie kod zmienny
moduł odbiorczy heterodyna H2 (czułość -114 dBm)
zasilanie 12V DC (10-15V DC)
wyjście sabotażowe 50mA/ 12V DC
temperaturowy zakres pracy -10 ÷ +55 °C
wymiary (mm) 99*58*33
antena prętowa 50 Ohm, złącze BNC
inne 3x wyjście WIEGAND 26 lub 34
inne IP 65
pobór prądu 18 mA
rodzaj przewodu w obwodzie linii cyfrowej YTDY o śr. min 0,5 mm (np. 1x6x0,5 lub 3x2x0,5), wkrętka komputerowa UTP
maksymalna długość przewodu w obwodzie linii cyfrowej 200m
